Jak testovat kabely pomocí UV zrychlené zkušební komory proti povětrnostním vlivům

Kabely jsou kritickými součástmi v elektrických, telekomunikačních a automobilových systémech. Jejich izolace a opláštění musí odolat dlouhodobému vystavení slunečnímu záření, teplu a vlhkosti bez poškození. UV záření je jedním z primárních faktorů, které způsobují praskání izolace, změnu barvy a ztrátu mechanických vlastností. Pochopení a testování odolnosti kabelu vůči UV záření je proto nezbytné pro zajištění spolehlivosti a bezpečnosti v reálných aplikacích-.

LIBUV zrychlené zkušební komory proti povětrnostním vlivůmposkytují komplexní řešení pro testování kabelů. Tyto komory, vybavené osmi zářivkami QUV vyrobenými v USA (UVA-340, UVB-313, UVB-351), programovatelnými PID regulátory a všestrannými držáky vzorků, simulují kombinované účinky ultrafialového záření, teploty, vlhkosti a vodní sprchy. S kapacitou vzorků až 56 kusů a regulací teploty černého panelu (BPT) od 35 stupňů do 80 stupňů zajišťují UV komory LIB opakovatelné a přesné zrychlené testy povětrnostních vlivů podle norem jako ASTM G151, ISO 4892-1 a ASTM D4329.

1. Význam UV testování pro kabely

UV testování hodnotí odolnost a životnost kabelových materiálů při vystavení slunečnímu záření a okolním podmínkám. UV záření může degradovat polymery, způsobit praskliny, křehkost a selhání elektrické izolace. U venkovních kabelů urychluje stárnutí teplotám až 90 stupňů a úrovním vlhkosti nad 95 % relativní vlhkosti, což může mít dopad na výkon i bezpečnost.

Zajištění odolnosti vůči UV záření je v souladu s mnoha průmyslovými standardy:

ASTM D4329: Hodnotí UV stárnutí plastů používaných v kabelových pláštích.

ISO 4892-1: Norma pro umělé zvětrávání polymerních materiálů.

ASTM F1164: Testuje zachování mechanických vlastností po expozici UV záření.

Bez řádného testování mohou kabely předčasně selhat, což vede k nákladným výměnám nebo bezpečnostním rizikům. Testování urychlené UV zářením umožňuje výrobcům předpovídat skutečnou-životnost v řádu týdnů, nikoli let.

Zrychlené komory proti povětrnostním vlivům pro testování kabelů



1. Vysoce přesný-tester zrychlené UV zářením

2. UV Expoziční komora pro kabely



3. Pokročilé xenonové obloukové testovací komory

4. 4500W Water Cold Xenonová lampa



5. Testovací komora ISO 1033 ozónu

6. Komora prostředí s přesnou regulací teploty a vlhkosti

expres expres expresPro více technických informací a podrobnosti o našich UV zrychlených testovacích komorách proti povětrnostním vlivům nám, prosím, napište e-mail na adresuinfo@libtestchamber.com.

2. Metody pro UV testování pomocí LIB UV Accelerated Weathering Testing Chamber

Testování kabelů pomocí LIB UV Accelerated Weathering Chamber se řídí standardizovaným procesem založeným naASTM D4329, která hodnotí UV stárnutí plastů používaných v izolaci a opláštění kabelů. Tento standard zajišťuje konzistentní, reprodukovatelné výsledky, které předpovídají skutečný-výkon.

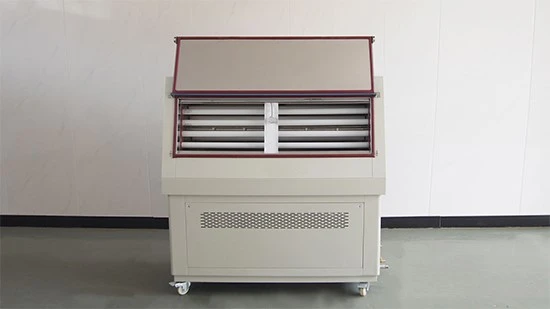

Model	UV-SI-260
Vnitřní rozměr (mm)	450*1170*500
Celkový rozměr (mm)	680*1300*1500
Zdroj záření	Fluorescenční UV lampy (8) - 40 W
Teplotní rozsah	Okolní - 90 stupeň ±2 stupně
Teplota černého panelu (BPT)	35 - 80 stupeň
Rozsah vlhkosti	Větší nebo rovna 95 % RH
Šířka pásma	290 ~ 400 nm
Kontrola ozáření	0.3~20 W/㎡
Vzdálenost vzorku a lampy	50 mm
Topné těleso	Ohřívač nichrom
Ovladač	Programovatelný barevný LCD dotykový ovladač
	Ethernet připojení, PC Link, USB
Systém zásobování vodou	Automatický přívod vody, Systém čištění vody
Materiál interiéru	Nerezová ocel SUS304

Krok 1: Příprava a montáž vzorku
Připravte vzorky kabelů podle jejich provozních rozměrů. LIB komory pojme až 56 vzorků (75 mm × 150 mm) pomocí plochých hliníkových držáků. U nepravidelných kabelů zajišťují bezpečné umístění-na míru vyrobené 3D držáky. Toto nastavení zajišťuje, že každý vzorek je vystaven stejnoměrnému UV záření a plně splňuje požadavky ASTM D4329 na konzistentní ozáření napříč vzorky.

Krok 2: Nastavení teploty černého panelu (BPT)
Nastavte teplotu černého panelu v komoře mezi 35 stupni a 80 stupni podle pokynů ASTM D4329. Černý panel kombinuje ozařování UV lampou s komorovým teplem, aby přesně kopíroval povrchové teploty zažité ve venkovních podmínkách. Udržování přesného BPT zajišťuje, že tepelné účinky na kabelové polymery jsou konzistentní a reprodukovatelné.

Krok 3: Programování testovacího profilu
Pomocí PID programovatelné dotykové obrazovky definujte jediný průběžný testovací profil na základě doporučení ASTM D4329. To zahrnuje cykly expozice UV záření, ovládání teploty a nastavení vlhkosti. Systém LIB podporuje až 120 programů s 99 segmenty, což umožňuje flexibilní, ale standardizované provádění. Vícejazyčné ovládání a vzdálený přístup k PC zjednodušují ovládání a monitorování.

Krok 4: Simulace účinků vlhkosti
U venkovních kabelových aplikací může vlhkost urychlit degradaci způsobenou UV-zářením. Aktivujte 10 vysoce účinných- rozprašovacích trysek, z nichž každá dodává ~0,3 l/min., abyste simulovali cykly deště. Automatický přívod vody a filtrace umožňují dlouhodobé-testování bez přerušení. Kombinací UV záření a vodního spreje v řízeném cyklu testovací prostředí přesně zrcadlí skutečné-světové venkovní podmínky podle pokynů ASTM D4329.

Krok 5: Monitorování a protokolování dat
Během testu sledujte UV záření, BPT a vlhkost pomocí připojení RS232, USB nebo LAN. Komory LIB automaticky zaznamenávají všechny parametry a exportují je ve formátu CSV pro hlášení v souladu s ASTM-. Protokolování dat zajišťuje sledovatelnost a umožňuje inženýrům ověřit výkon kabelu vůči standardu stárnutí UV zářením.

Krok 6: Dokončení testu a analýza
Po předepsané době expozice mohou být kabely vyhodnoceny z hlediska vizuálních změn, zachování mechanických vlastností a povrchových trhlin. ASTM D4329 specifikuje kritéria pro hodnocení UV degradace v polymerních materiálech a umožňuje inženýrům porovnávat výsledky přímo se standardizovanými benchmarky.

expres expres expresChcete-li získat přizpůsobená řešení a ceny pro UV Accelerated Weathering Chamber, kontaktujte nás na adreseinfo@libtestchamber.com.

3. Výhody ozónových testovacích komor LIB pro testování ozónu v kabelech

Vystavení UV záření často interaguje s ozonem, aby se urychlila degradace polymeru. Testovací komory LIB odolné vůči ozónu doplňují UV testování simulací stárnutí ozónu při mechanickém namáhání.

• Realistická simulace ozonu: Koncentraci ozonu lze řídit v rozmezí 1–1000 PPHM, přičemž přesnost zajišťují vestavěné senzory.
• Statické a dynamické testování: Kabely lze natahovat (5 %–80 %) a otáčet (0–10 ot./min.), aby se napodobily podmínky skutečného-namáhání a poskytovaly komplexní údaje o výkonu.
• Kontrolované prostředí: Teplota (0–100 stupňů) a vlhkost (30–98 % RH) jsou programovatelné pomocí PID regulátorů, což umožňuje přesné a opakovatelné testování.
• Bezpečnost a účinnost: Filtrace s aktivním uhlím neutralizuje zbytkový ozón, chrání obsluhu a životní prostředí a zároveň minimalizuje spotřebu energie a hluk.

Tyto vlastnosti zajišťují, že kabely splňují normy jako ASTM D4811 a ASTM D750 pro pryžovou izolaci a ASTM D4329 pro plastové součásti. Testování v podmínkách UV i ozónu poskytuje holistický pohled na dlouhodobou-životnost kabelu.

expres expres expresChcete-li získat přizpůsobená řešení pro testování kabelů, kontaktujte nás na adrese info@libtestchamber.com.

4. Komplexní služby pro zkušební komory poskytované LIB

LIB poskytuje více než jen vybavení; poskytuje kompletní ekosystém služeb pro globální uživatele:

Přizpůsobení: Držáky vzorků, rozměry komor a testovací programy lze upravit pro konkrétní velikosti kabelů, tvary a průmyslové standardy. K dispozici jsou pochůzné-komory, vertikální čtvercové designy a upravené rozprašovací systémy.

Po-podpora prodeje: Na všechny komory LIB se vztahuje tříletá-záruka a doživotní servis. Jakékoli problémy nevyřešené během záruční doby mají za následek bezplatné výměny. 24/7 anglicky-hovořící technický tým zajišťuje okamžitou podporu.

Rychlé dodání a globální servis: Komory jsou dodávány po celém světě během 7–15 dnů. Náhradní díly a služby údržby jsou efektivně poskytovány, aby bylo zajištěno nepřetržité testování.

Díky kombinaci špičkové{0}}technologie testování UV zářením a ozónem s komplexními službami zajišťuje LIB spolehlivé, reprodukovatelné výsledky a zároveň snižuje provozní složitost a náklady.

Testovací komory LIB UV Accelerated Weathering and Ozone Test Chambers nabízejí integrované, spolehlivé a přizpůsobitelné řešení pro testování kabelů. Od vystavení UV záření až po mechanické namáhání a odolnost proti ozónu tyto komory podporují kritické průmyslové normy, jako jsou ASTM G151, ASTM D4329, ISO 4892-1 a ASTM D5071. S pokročilým PID řízením, simulací pro více prostředí, automatizovaným vodním postřikem a rozsáhlým protokolováním dat umožňuje LIB inženýrům přesně předvídat výkon kabelů, snižovat poruchy produktů a optimalizovat výběr materiálu.

KontaktPrůmysl LIBdnes vyvinout profesionální a efektivní testovací řešení šité na míru vašim kabelům, standardům a přísným požadavkům na výkon.
